SEPARADOR FA-3104-B
CODO DE 4" Ø DESFOGUE DE VAPORES
FUGA EN TEE DE 2"Ø
INTERCAMBIADOR DE CALOR 101-EXEND-J
73.31% DE PERDIDA DE ESPESOR DE PARED
minttech
minttech

ENVOLVENTES NO METÁLICAS

Sistema de Reparación Estructural

Sistema de Reparación Estructural

Sistema de Reparación Estructural

 Es una envolvente externa o interna capaz de restablecer las condiciones originales de fábrica de un elemento

Normatividad

Sistema de Reparación Estructural

Sistema de Reparación Estructural

Se utilizan productos que cumplen con las norma Nacionales e Internacionales.

Flexibilidad

Sistema de Reparación Estructural

Flexibilidad

Al ser un tela puede instalarse en cualquier elemento

Experiencia

Sistema de Reparación Estructural

Flexibilidad

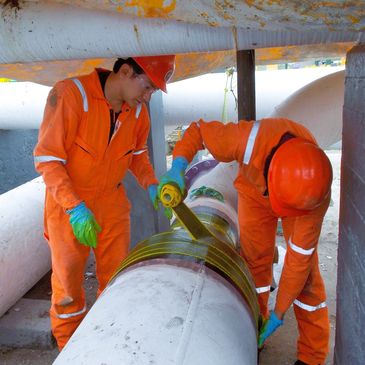

Personal capacitado y con amplia experiencia en tierra y abordo para la instalación de envolventes no metálicas

SISTEMA DE REPARACIÓN ESTRUCTURAL

Es una envolvente externa o interna capaz de restablecer las condiciones originales de fábrica de un elemento

ENVOLVENTE NO METÁLICA

El uso de envolventes no metálicas permite restituirle a los elementos dañados, su capacidad de resistencia a la presión interna, inclusive en algunos casos llega a incrementar dicha resistencia, ante la necesidad de mitigar el riesgo por situaciones de elementos con bajos espesores o cercanos al límite de retiro.



El Sistema consiste en envolver mediante el uso de fibras de alta resistencia (Fibra de Carbono) y un agente reforzante (Resina) cualquier elemento (Tubería, Codo, Tee, etc) con el número de capas y longitud que resulte del cálculo de ingeniería el cual dependerá de las condiciones actuales de elemento a reparar.


NORMATIVIDAD

 Las siguientes normas o códigos  consideran como “DEFINITIVOS Y/O PERMANENTES” las Reparaciones con Envolventes No Metálicas

NORMAS DE REFERENCIA

  • ASME PCC-2-2011 Capítulo 4 “Non Metallic and Bonded Repairs”.
  • Especificación Técnica P.6.0371.01 “Diseño e Instalación de Envolventes No Metálicas para Rehabilitación de Tuberías de Proceso en Instalaciones de PEP”. Julio 2012.
  • NRF-059-PEMEX-2012 “Reparación de Ductos de Transporte con Envolvente No Soldable”
  • NRF-187-PEMEX-2007 párrafo 8.6.2.5 “Mantenimiento a Sistemas de Tuberías de Proceso en Instalaciones Marinas”
  • NRF-030-PEMEX-2009 párrafo 8.4.2.4.6 “ Diseño, Construcción, Inspección y Mantenimiento de Ductos Terrestres para Transporte y Recolección de Hidrocarburos”
  • NRF-014-PEMEX-2006 párrafo 8.3.2.7 “ Inspección, Evaluación y Mantenimiento de Ductos Marinos”
  • ASME B31.4 2009 párrafo 451.6 “ Pipeline Transportation System For Liquid Hydrocarbons and Other Liquids”
  • ASME B31.8 2010 párrafo 851.4.2 “ Gas Transmission and Distribution Piping Systems”
  • Department of Transportation (DOT) USA.

FLEXIBILIDAD EN SU INSTALACIÓN

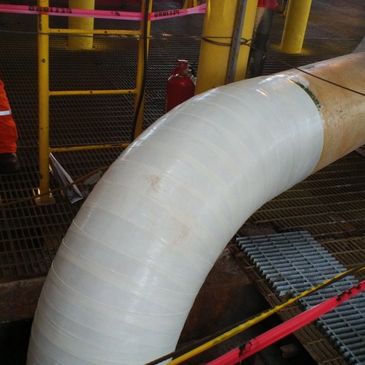

Las Envolventes No Metálicas al ser un tejido pueden instalarse casi en cualquier elemento, la instalación se hace en sitio y se adapta al contorno de la superficie donde es aplicada.

Ventajas y Beneficios





  • Su Instalación no requiere libranza en la mayoría de los casos
  • Sin riesgos de trabajos calientes en Tuberías en Operación
  • Cumple con normatividad de PEMEX e Internacional
  • Las reparaciones con Envolventes No Metálicas son consideradas como DEFINITIVAS
  • Menor tiempo en su Instalación
  • Menor costo global

Aplicaciones

  • Tuberías de Transmisión y Distribución
  • Líneas de Recolección
  • Risers
  • Juntas de Soldaduras en Recipientes y Tuberías
  • Codos, Teesy Bridas ( Prácticamente cualquier elemento)
  • Líneas de Inyección de Alta Presión
  • Tuberías: Químicos, Petróleo, Gas, Agua y Vapor

EXPERIENCIA

Minttech cuenta con personal certificado en instalación de Envolventes No Metálicas

PERSONAL CON EXPERIENCIA EN INSTALACIÓN DE ENVOLVENTES NO METÁLICAS EN INSTALACIONES TERRESTRES Y MARÍTIMAS

    COMUNÍCATE CON NOSOTROS

    Comunícate con nosotros o envíanos el Formato de Evaluación de Ingeniería (FEI, descárgalo abajo).

    Adjuntar archivos
    Datos adjuntos (0)

    Este sitio está protegido por reCAPTCHA y aplican las Política de privacidad y los Términos de servicio de Google.

    Descarga el Formato de Evaluación de Ingeniería (FEI)

    Para agilizar la atención a tus requerimientos es necesario enviar el formato de evaluación de ingeniería con toda la información disponible

    Formato de Evaluación de Ingeniería FE-MTT-FEI-008-2022 (pdf)Descargar

    Preguntas frecuentes

    Comunícate con nosotros si no puedes encontrar una respuesta a tu pregunta.

    No es recomendado ya las envolventes no metálicas requieren 24 hr de curado para alcanzar su resistencia optima, sin embargo se puede usar otro tipo de productos para mitigar o controlar la fuga para posteriormente hacer una reparación exitosa.

    La presión máxima de una Envolvente No Metálica esta determinada por el material de las fibras, siendo las de carbono las mas resistentes, estas tienen la capacidad de restituir las capacidades de fabrica de un elemento o incluso superarlas.

     La especificación técnica de Pemex P.6.0371.01 establece en el punto 8.4 que este tipo de reparaciones se considera como permanente, sin embargo, es necesaria la inspección periódica determinada por el operador con el objeto de detectar indicaciones de deterioro tales como, contacto con productos químicos, ataque biológico (hongos), luz ultravioleta y pérdida de adherencia con el elemento rehabilitado.

    Por las actividades propias de la operación, en ocasiones no es posible suspender o dar una libranza operativa y cortar los elementos para sustitución por otros elementos nuevos. Ante tal situación es necesario que las instalaciones continúen en operación. Basados en la filosofía de mantener instalaciones confiables sin diferir producción y como una acción de mitigación de riesgo ante situaciones de tener elementos con espesores fuera de norma o cercanos al límite de retiro, instalar envolventes no metálicas conformadas por fibras de alta resistencia mecánica embebidas en una matriz de resinas termoestables es la opción que permite restituirle a los elementos dañados su capacidad en resistencia

    a la presión interna

    De acuerdo a la normativa nacional e internacional la instalación de Envolventes No Metálicas debe realizarse por personal certificado y con experiencia mínima comprobable. La calificación del personal se describe en ASME PCC-2 Y/O ISO/TS-24817 y en la especificación Técnica P.6.0371.02

    Definitivamente No, para considerarse como un sistema de reparación es necesario realizar las pruebas de laboratorio descritas en la norma ASME PCC-2 Y/O ISO/TS-24817, adicional a eso si quieres instalar envolventes no metálicas en instalaciones de Pemex deberás cumplir con lo establecido en la especificación Técnica P.6.0371.01
